DC USV 12V NT 230V auf 12V DC 3,5A ohne Akku

Produktinformationen "DC USV 12V NT 230V auf 12V DC 3,5A ohne Akku"

DC USV 12V...13,8V Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-13,8Vdc und 3A Dauerstrom

Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.

Technische Daten:

  • Aktuellste Ausführung mit Schaltnetzteil Technolgie
  • Mit umfangreichen Schutzeinrichtungen wie:
  •     Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt
  •     Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation via Polymer-Sicherung
  •     Überspannungsschutz OVP
  •     Ueberspannungssicherungen >16V (automatisch wiederhergestellt)
  •     Überspannungsschutz (AC-Ausgang)
  •     Umschaltungssicherungen Varistoren
  •     Anti-Sabotage-Schutz ( Tamper = Kontakt im Deckel )
  •     Überlastungsschutz OLP
  •     Sicherung im Akku-Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt
  •     Kontrolle der Batterieladung und ihrer Erhaltungsladung (Wartung)
  •     Schutz der Batterie vor übermäßiger Entladung (UVP)
  • Interner Sabotagekontakt (Tamper)
  • Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC
  • Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite
  • Eingangsspannung: 230Vac über Klemmen mit PE ( 176..264VAC 50/60Hz )
  • Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus ( Bleiakkus 1...17Ah )
  • Netzteil-Leistung Pmax 48Watt
  • Leistungsfähigkeit 87%
  • Ausgangsspannung stabilisiert über Poti ist die Sannung nachstellbar +/-15%
  • Spannung DC 10,2...12...13,8Volt DC ( Restwelligkeit: 120mV pp max )
  • Ausgangsstrom: 3,0A + 0,5A für die Akkuladung ( max 3,5A )
  • Anschlüsse Netzteil
  • 230VAC ( L + N + PE ) über Schraubklemmen bis 2,5qmm ( Input 176-264VAC 50/60Hz )
  • 1x 3pol Kabel mit Molexstecker für Status-LEDs Frontdeckel
  • 2x Kabel für optionalen Bleiakku ( Pufferakku )
  • 2x Schraubklemmen bis 2,5qmm für den Ausgang ( Last ) ( - / +  )
  •    Akkupufferung bzw. Notstromakku mit
  •    optional erhältlichem Standard 12V Bleiakku 1,2....7,2....17Ah
  •    Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab
  •    Batterieladestrom max 0,5A
  • Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. )
  • Schutz der Batterie vor Tiefentladung UVP U<9,5V ( +/- 5%) – Abschaltung der Batterieklemme
  • Max. Platzfach für Akku im Gehäuse: B:207mm H:220mm T:80mm
  • Zusatzinfo: natürlich können auch größere Akku einfach außerhalb des Gehäuses angeschlossen werden !
  • Abmessungen Metallgehäuse: B: 235mm  H: 305mm T:82mm mit Abstandsfüsse 90mm
  • Stahlblech 0,7mm, Farbe Weiss RAL9003
  • Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung.
  • Konvektive Kühlung ohne Lüfter
  • Betriebstemperatur -10ºC...+40ºC
  • Akkupufferung z.B. mit optional erhältlichem 12V 7,2Ah Bleiakku

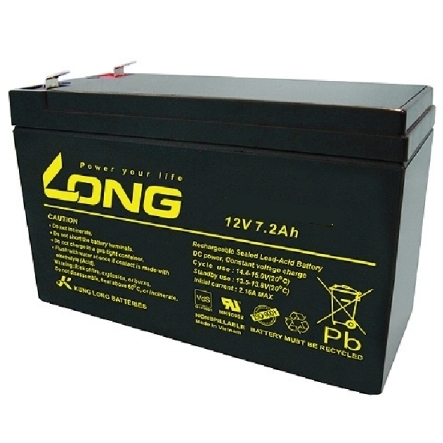

  • z.B. unsere Artikel Nr.: 33-175-00054 = 12V 7,2Ah LONG (siehe Zubehör-Register )
  • Empfehlung Akku mit 17Ah Art-Nr 33-175-01305 oder 18AH = Art-Nr 33-175-01271

Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

Zusatzinfo zur Serie der DC-USV + folgende Ausführungen gibt es derzeit  ( ggf. unter Suche oder unter Register ähnliche Produkte )

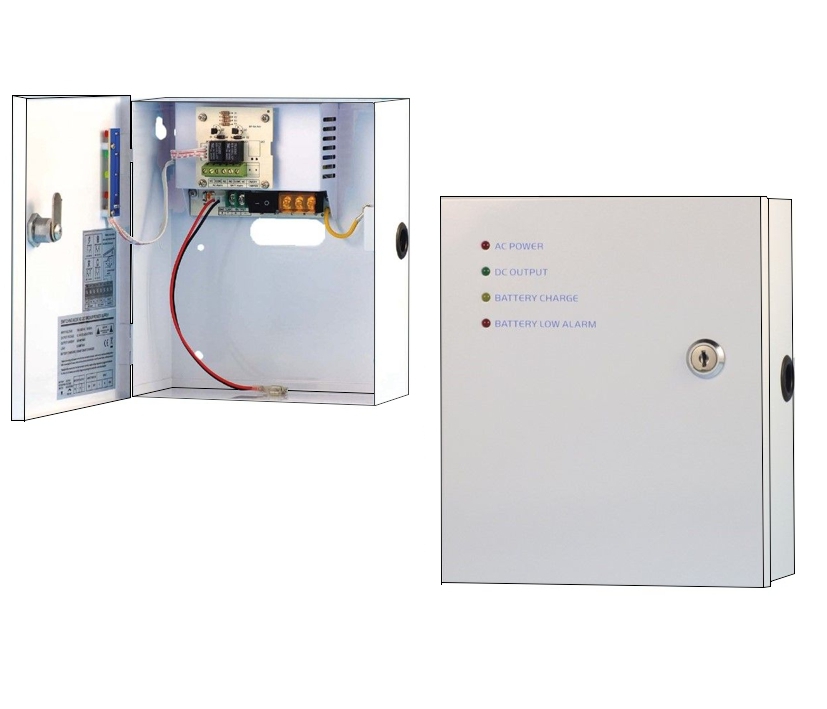

  • Bst Nr 66-860-02040DC USV 230Vac auf 12V  1A  LED Spannung für Akkus 1,2....7,2Ah im Gehäuse oder bis zu 12Ah ext
  • Bst Nr 66-860-02005 = DC USV 230Vac auf 12V  2A  mit Akkuanschluss 1,2....7,2Ah im Gehäuse oder bis zu 17Ah extern

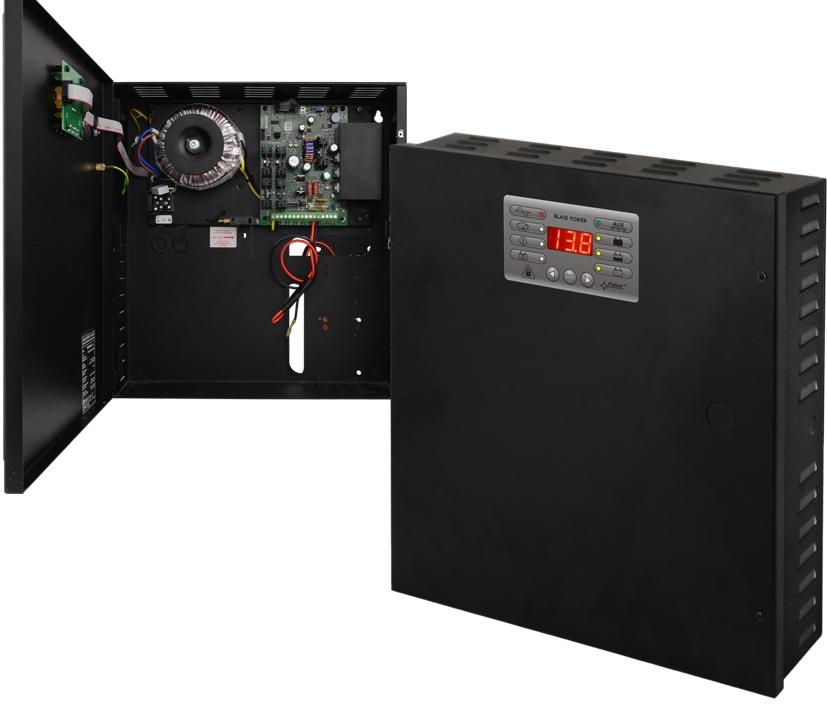

  • Bst Nr 66-860-02150 = DC USV 230Vac auf 12V  5A  mit Akkuanschluss  3......17Ah im Gehäuse oder bis zu 60Ah extern
  • Bst Nr 66-860-02110 = DC USV 230Vac auf 12V 10A  mit Akkuanschluss 7,2....40Ah im Gehäuse oder bis zu 100Ah extern
  • Bst Nr 66-860-02120 = DC USV 230Vac auf 12V 10A  mit Akkuanschluss 7,2....100Ah ( ohne Akkufach = Akku muß extern )

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Zubehör

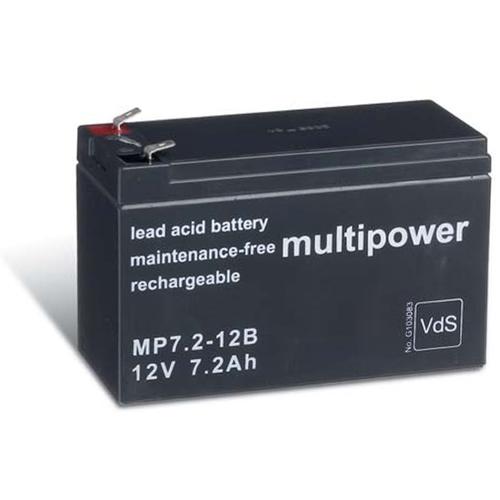

12V Bleiakku 12V 7,2Ah 151x65x94mm mit 6,3mm Kontakten
12V Bleiakku 12V 7,2Ah 151x65x94mm mit 6,3mm Kontakten
12V Bleiakku 7,2Ah 151x65x94mm mit 6,3mm Kontakten versiegelt, vollständig wiederaufladbar, wartungsfrei.Zur Verwendung als sekundäre 12V Stromquelle 12V Bleiakku   wartungsfrei und verschlossen durch Ventilregulierung. Niedrige Selbstentladung, lange Gebrauchsdauer, einfache Ladung, kein Gefahrengut. Mit 2x 6,3mm Flachstecker  Anschlüssen. Beide Kontakte auf der schmalen Seite Abstand der Kontakte. ca.: Mitte-Mitte 44mm. Initial Current 2,16A Stand by use: 13,5..13,8V Cyclice Use: 14,4..15,0V   Abmessungen: L:151mm B:65mm H:94mm Gewicht 2,7Kg

24,90 €*
%

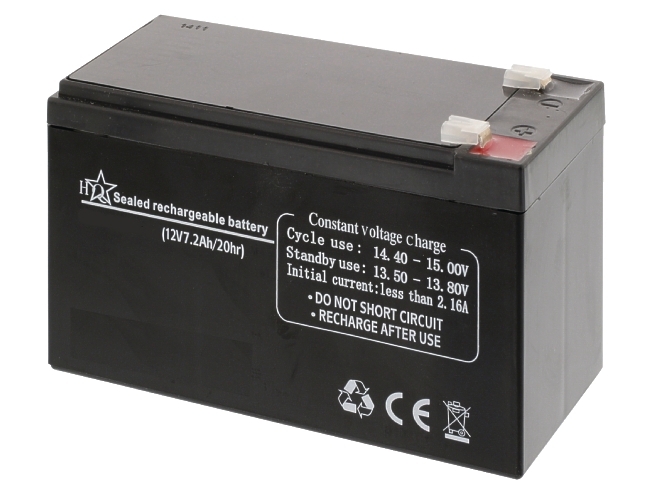

12V Bleiakku 12V 7,2Ah OEM 151x65x94mm Kontakte 4,8mm
12V Bleiakku 12V 7,2Ah OEM 151x65x94mm Kontakte 4,8mm
12V 7,2Ah Bleiakku - wiederaufladbar, wartungsfrei und verschlossen durch Ventilregulierung Niedrige Selbstentladung, lange Gebrauchsdauer, einfache Ladung, kein Gefahrengut. Dieser wartungsfreie Bleiakku kann in Notstromversorgungen, USV, Alarmanlagen, Solaranlagen, Notbeleuchtungen, Kinderfahrzeuge, im Modellbau usw. eingesetzt werden. Systemspannung: 12 Volt Kapazität: 7,2Ah 20HR = 7200mAh ( ersetzt auch 7,2Ah / 7Ah / 6,8Ah ) Wiederaufladbar JA  + Akku ( Rechargeable Lead-Acid )  Cycle Use: 14,4..15,0V Stand by use: 13,5..13,8V Initial Current : less than 2,16A Abmessungen : L:151mm B:65mm H:94mm ( Siehe auch Zeichnung weitere Bilder )  Anschlüsse  mit 2x 4,8mm Flachstecker  Gewicht: 2,0kg Beide Kontakte auf der schmalen Seite Abstand der Kontakte. ca.: Mitte-Mitte 44mm

22,95 €* 29,95 €* (23.37% gespart)

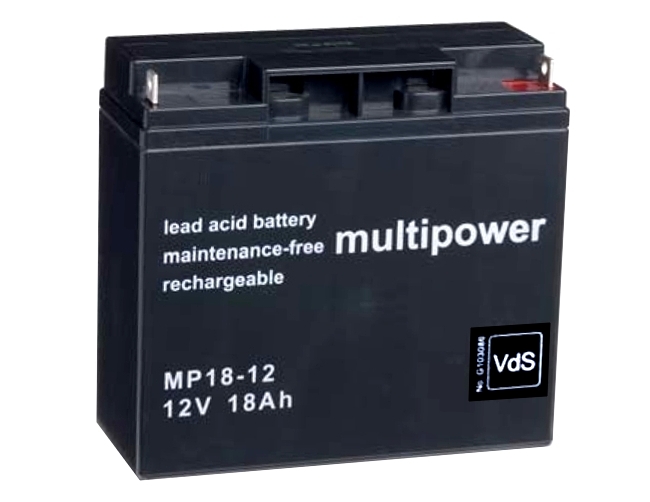

12V Bleiakku 12V 18Ah 181x76x167mm VDS
12V Bleiakku 12V 18Ah 181x76x167mm VDS
12V 18Ah Bleiakku mit M5 Bolzen 12V 18Ah = 18.000mAh wartungsfreier Bleiakku VDS-Nr. G103086  / Bauform Akkublock Einsatzgebiete: USV, Alarm- Sichertheitstechnik, Notbeleuchtung, Schaltschrank, Automaten, usw. Innenwiderstand: 10-mOhm Stand-By USE 13,5...13,8V ( Float Charging Voltage ) Ladestrom max 5,4A Ideale Ladespannung Cycle Use 14,4...15V Maximaler Entladestrom für 5Sekunden 270A Kontaktzapfen Links und Rechts Abm.: B:12mm H:11mm T:2mm Aussenabstand M5 Bolzen 18mm Bohrung innen 5,8mm als Querloch für M5 Schraubenanschluss. Prinzip wie der Panasonic LCR12-17 jedoch hat der Kontaktzapfen Betriebstemperatur: -15°C bis +50°C / Optimalbereich: 5°C bis 35°C Abmessungen: L:181mm B:76mm H:167mm Gewicht: 6,2Kg

65,90 €*
12V Bleiakku 12V 7,2Ah 151x94x65mm Kontakte 6,3mm
12V Bleiakku 12V 7,2Ah 151x94x65mm Kontakte 6,3mm
12V Bleiakku wiederaufladbar, wartungsfrei und verschlossen durch Ventilregulierung. Wartungsfreier Blei-Vlies-Akku 12V 7,2Ah Niedrige Selbstentladung lange Gebrauchsdauer, einfache Ladung, kein Gefahrengut. Technische Daten: Spannung 12 Volt Kapazität: 7,2Ah = 7.100mAh Mit 2x 6,3mm Flachstecker Anschlüsse Beide Kontakte auf der schmalen Seite Abstand der Kontakte ca.: Mitte-Mitte 44mm Technische Daten: Nennspannung: 12 Volt Nennkapazität: 7,2AH = 7200mAh Ladespannung: 14,4...15V Standby use: 13,50...13,8V Ladestrom maximal: 2,16A (Initial Current) Abm.: L:151mm B:65mm H:94mm Gewicht. 2,35kg

Ab 17,90 €*

Ähnliche Artikel

%

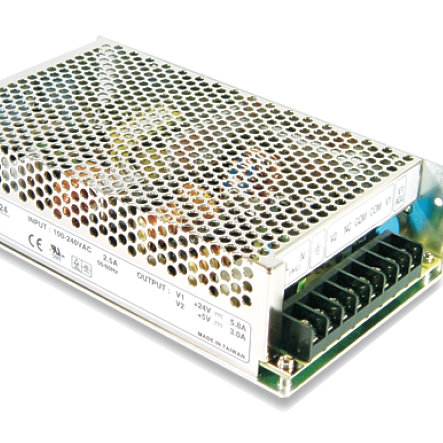

12V 11A Netzteil mit Akku Anschluss Ladefunktion und Netzausfallschutz DC USV
