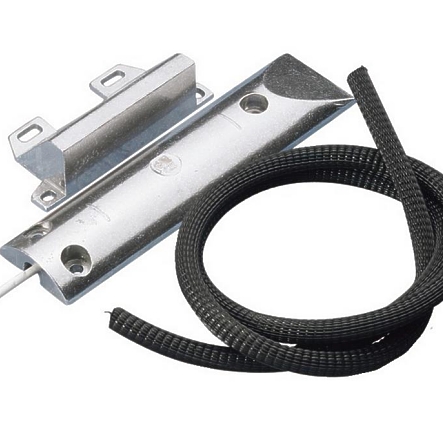

Rolltor Magnetkontakt Reedkontakt NC Öffner 180x45x15mm Reedschalter Rolltorkontakt

Rolltor Magnetkontakt bzw. Reedkontakt Aufbaugehäuse. Sabotageschleife bereits integriert.

• Mit Sabotageschleife und VDS Zulassung

• Kontakt bei anliegendem Magnet geschlossen
• Rolltor Magnetkontakt bzw. Reedkontakt im Aufbaugehäuse

• Typische Montageart: Kontakt am Boden Aufputz, Magnet am Kipp-/Rolltor
• NC Kontakt = Öffnerkontakt
• wenn Tor auf Magnet ist dann ist der Kontakt geschloosen
• wenn Objekt geschlossen ist ist der Kontakt geschlossen
• wenn Objekt ( Rolltor ) geöffnet ist = ist Kontakt geöffnet somit unterbrochen = Öffnerkontakt
• Einsatz IPx2 / IP65 Indoor-Outdoor

• geschlossen bei Magnetabstand siehe Tabelle (Bild)

• VdS-Zulassungsnummer: G191589

Technische Daten:

• Kabellänge: 1,8 m

• 4-adriges Litzenkabel

• Kontaktbelastbarkeit bis 60V Gleichstrom bis 1A 10W (30VA)

• Material: Aluminium Druckguss ( sehr stabil )

• Magnet: ALNICO 500
• Typische Montageart: Kontakt am Boden Aufputz, Magnet am Kipp-/Rolltor
• Schutzgrad: IPx2 / IP65

• VDS Klasse: A / B

• VdS-Zulassungsnummer: G191589 Class B

• Weitere Normen: EN50131-2-6 / GR2 / CLIII /

• Umweltklasse nach VDS =  III

• Temperatureinsatzbereich: -25°C .... +50°C
• Gewicht: 0,24kg

Abmessungen:

• Kontakt L: 180mm B:45mm H: 15mm
• Magnet H: 30mm B: 80mm (104mm mit Bef.Nasen) T: 47 mm

Erklärung übliche Funktionsweiße dieser Art von NC-Kontakte :

• Auszugehen ist ja immer davon das ein Fenster, Türe oder eine Rolltor geschlossen ist
• dann ist also der Magnet und der Reedkontakt sehr nah zusammen
• dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar
• wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt
• NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist
• Das ist die üblichste Ausführung dieser Kontakte
