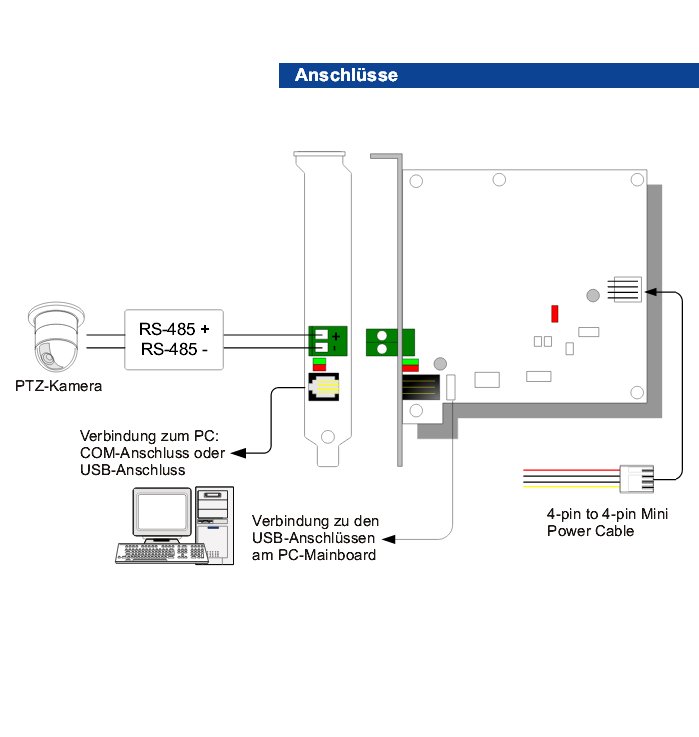

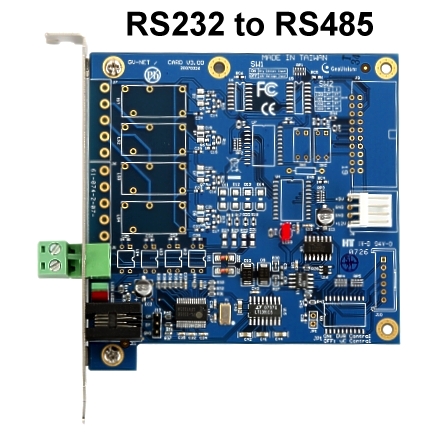

GV Net Card Schnittstellen Wandler USB RS232 auf RS485

Digitale IO Aktor-Box Anschaltsteuerung GV IO Box 8 Die GV-I/O USB Box bietet 8 Eingänge und 8 Relais-Ausgänge an. Mit dieses I/O Box können verschiedene Funktionen in der GV Software ausgeführt werden. Beispiele hierfür sind Kamera-Aufnahmen per Knopfdruck oder Startimpuls starten, Licht Ein/Aus schalten, Schranken öffen usw.  8 Kanal Ein- und Ausgangsbox. Die Aktorbox bzw. Aktive Schaltbox hat 8 Relaisausgänge und unterstützt an den 8 Eingängen sowohl Gleichstrom als auch Wechselspannung.  Die Digitale IO Aktor-Box bzw. Anschaltsteuerung wird entweder per RJ45 LAN Ethernet oder RS485 Bus zum Geovision System verbunden oder auch per USB 2.0 Anschluss mit einem dem Windows PC oder Notebook verbunden und eingerichtet. Aktor Signalwandler Ansteuerung per LAN RJ45 oder USB oder RS485 Bus.  Beim Einsatz in großen Gebäude oder in der Industrie empfehlen wir die Ansteuerung per RS485 Bus, da hier im Vergleich zu einer USB Verbindung mit max 5m ein zweiadriges Kabel bis 1200m verwendet werden kann. Der RS485 Bus ist ein ganz typischer Zweidrahtbus.  Technische Daten: USB Verbindung USB2.0  RS485 Bus Anschluß ( Es können auch mehrer Aktorboxen verbunden werden; sie weitere Bilder )  RS-485 Verbindung LAN 10/100MBit ( kein PoE )  RJ45 LAN Ethernetport mit  Webobefläche zum Administrieren / Einstellen der IP Adresse Funktion usw. Beispiel Funktion: Eingang wird über Relaiskontakt oder Bewegungsmelder o.ä. angesteurt kann z.B. ausgelöst werden Globale Aufnahmefunktion für alle Kameras ( Dann gilt die voreinstellung der NVR Software ) oder Aufnahme Start für Kamera Nummer X Zeitbereichsbegrenzung 1-900 Sekunden Die GV NVR Software muss hierzu zwingend auf einem Rechner oder Notebook installiert sein GV Basis Software GV-System Version 8.2 oder höher anbei The GV-I/O Box is listed as XR21B1411 USB UART under Windows Device Manager, GVSystem version 8.5.7 or later is required.  8x Eingang Einganssignal 12V Typisch ( Bereich 9-30V AC or DC )  8x Ausgang Relaisausgang ( Dry Contact ) galvanisch getrennte Relais-Kontakte  Relaisstatus: Normal offen ( NO ) = Schliesser  Relais-Belastbarkeiten je Relaiskontakt: bis 250V 3A AC oder bis 30V DC max 3A Stromversorgung 12V DC 1A Gleichstromeingang über Hohlsteckerbuchse  Abmessungen (BxHxT) 135 x 28 x 145mm 12V Netzteil und USB Kabel mit Software Treiber im Lieferumfang  Optional erhältlich hierzu sind folgende weitere nützliche Artikel  Bst Nr 79-227-00970 = USB aus RS485 Konverter Ideal für Windows PC or Notebook  Bst Nr 79-227-00590 = V24 RS232 Konverter Wandler auf RS485 Bst Nr 79-227-01110 = 4 Kanal Ein- und Ausgangsbox (Relais) mit USB + RS485 Bus  Bst Nr 79-227-01120 = 8 Kanal Ein- und Ausgangsbox (Relais) mit USB + RS485 + RJ45 Ethernet LAN Port für Netzwerke

Digitale IO Aktor-Box Anschaltsteuerung GV IO Box 4 Die GV-I/O USB Box bietet 4 Eingänge und 4 Relais-Ausgänge an. Mit dieses I/O Box können verschiedene Funktionen in der GV Software ausgeführt werden. Beispiele hierfür sind Kamera-Aufnahmen per Knopfdruck oder Startimpuls starten, Licht Ein/Aus schalten, Schranken öffen usw.  4 Kanal Ein- und Ausgangsbox. Die Aktorbox bzw. Aktive Schaltbox hat 4 Relaisausgänge und unterstützt an den 4 Eingängen sowohl Gleichstrom als auch Wechselspannung.  Die Digitale IO Aktor-Box bzw. Anschaltsteuerung wird entweder per RS485 Bus zum Geovision System verbunden oder auch per USB 2.0 Anschluss mit einem dem Windows PC oder Notebook verbunden und eingerichtet. Aktor Signalwandler Ansteuerung per USB oder RS485 Bus.  Beim Einsatz in großen Gebäude oder in der Industrie empfehlen wir die Ansteuerung per RS485 Bus, da hier im Vergleich zu einer USB Verbindung mit max 5m ein zweiadriges Kabel bis 1200m verwendet werden kann. Der RS485 Bus ist ein ganz typischer Zweidrahtbus.  Technische Daten: USB Verbindung USB2.0  RS485 Bus Anschluß ( Es können auch mehrer Aktorboxen verbunden werden; sie weitere Bilder )  The GV-I/O Box is listed as XR21B1411 USB UART under Windows Device Manager, GVSystem version 8.5.7 or later is required.  4x Eingang Einganssignal 12V Typisch ( Bereich 9-30V AC or DC )  4x Ausgang Relaisausgang ( Dry Contact ) galvanisch getrennte Relais-Kontakte  Relaisstatus: Normal offen ( NO ) = Schliesser  Relais-Belastbarkeiten je Relaiskontakt: bis 250V 3A AC oder bis 30V DC max 3A Stromversorgung 12V DC 1A Gleichstromeingang über Hohlsteckerbuchse  Abmessungen (BxHxT) 112 x 28 x 101mm 12V Netzteil und USB Kabel mit Software Treiber im Lieferumfang  Optional erhältlich hierzu sind folgende weitere nützliche Artikel  Bst Nr 79-227-00970 = USB aus RS485 Konverter Ideal für Windows PC or Notebook  Bst Nr 79-227-00590 = V24 RS232 Konverter Wandler auf RS485 Bst Nr 79-227-01110 = 4 Kanal Ein- und Ausgangsbox (Relais) mit USB + RS485 Bus  Bst Nr 79-227-01120 = 8 Kanal Ein- und Ausgangsbox (Relais) mit USB + RS485 + RJ45 Ethernet LAN Port für Netzwerke

USB auf RS485 Schnittstellenwandler zur Anbindung von RS485 Geräten aller art wie Speed-Domekameras, I/O-Box, IO-Module oder Data Capture Box usw. Schnittstellenwandler USB auf RS485 Universell verwendbar inkl. Windows Treiber  Zur Anbindung von RS485 Speed-Domekameras, IO Boxen, IO Aktoren, IO Modulen oder Data Capture Box, RS485 Geräte usw. Inkl. 1,8m USB-Verlängerungskabel Unterstützte Betriebssysteme 32bit = Windows XP / Vista / 7 / 8  / 10 / Server 2008  / 2012 Unterstützte Betriebssysteme 64bit = Windows 7 / 8 / Windows Server 2008R2 / 2012 Serieller Anschluss Signal: Rs485+, Rs485- Verbindung: Terminal Resistance Switch ( 120 ) Input USB 2.0 (abwärts kompatibel) 12 Mbps Kommunikations-Parameter: Serial Line Protection 16 KV ESD for All Signals keine galvanische Trennung Parity: None, Even, Odd Data Bit 7, 8   Stop Bit 1, 2 Flow Control RTS / CTS, XON / XOFF Geschwindigkeit 600 bps bis 115.200 bps Temperatur-Einsatzbereich 0 bis +55°C Abmessungen: 68.5x33.5x16 mm ( BxHxT ) Gewicht 300gr weiteres Zubehör hierzu siehe auch unten im Zubehör Register

RS485 Joystick bzw. RS485 Bedienpult 3-axial System-Controller. Ergonomisches Design RS485 Controller für steuerbare Kameradome mit beliebige Systemprotokolle via RS485 für PTZ Dom, Kameradome, Motorkameras, Motorzoomkmeras, DVR, Matrix usw. RS485 Multiprotokoll - Bediengerät in robuster Bauform auch für höhere Beanspruchungen Technische Daten: 3-axial System-Controller Einstellbare IDs = 1...255  ( Somit max 255 Geräte wie PTZ Dome-, oder Motorzoom Kameras, DVR mit RS485 Port ansteuerbar ) Einstellbare ID aiuch für den Joystick ( Set KB ID 1...255 ) ab Version 1.07 Internes LCD-Menü ( SET Taste länger als 2 Sekunden gedrückt halten ) Steuerung über RS-485 Schnittstelle ( RS 485 RS422 Schnittstelle ) Wählbare Steuerungsart ( Dome oder Matrix / Multi KB = ON-OFF ) Wählbare Protokole: Pelco D / Pelco P / Vido B02 / Dahua / Hunda600 / Factory  Einstellbare Übertragungsrate per LCD Menü: 2400 / 4800 / 9600 / 19200 bps Joystick Kalibrierung per Menu: Ja integriert maximale Reichweite 1200 Meter (bei verdrilltem Kabel 0.5mm Anzahl an Preset Positions: ? Wächtertouren programmierbar Ja  12V Spannungsversorgung: 9 bis 12V DC  Anschlusse 1 x RS-485 (2 Draht Klemme ) 1 x RS-422 (4 Draht Klemme ) 1 x RJ45 Buchse nur für Matrix und 12VAC 1 x Hohlsteckerbuchse 2,1/5,5mm Abmessungen: 218x98x180 mm (BxHxT) Gewicht: 700 gr Inklusive 230VAC Netzteil ( 100-250VAC 50/60Hz )  Zusatztipp von uns zum Thema UTC / Coaxitron :  Um diesen RS-485 Joystick auch verwenden zu können mit den aktuellen HD Kameras die per UTC bzw. Coaxitron über das RG59 Koaxkabel angesteuert werden müßen, da empfehlen wir hierzu unsere Bst Nr 64-700-04930  dies ist ein Signalkonverter RS485 auf UTC bzw. Coaxitron Konverter mit Bildsignalkonverter auf HDMI. Wobei wir das getestet haben, Sie können den empfohlenen UTC Konverter auch als reiner RS485 auf UTC- bzw. Coaxitron Konverter benutzen oder natürlich mit der integrierten Bild-Umwandlungs-Funktion HD CVI auf HDMI oder VGA.  Diesen optional erhältlichen Signalkonverter finden Sie wenn Sie die Bst Nr 64-700-04930 unter dem SUCHEN Feld eingeben, oder in der Zubehör-Liste anwählen.  Fragen ? Kein Problem einfach anrufen !
