Magnetkontakt Reedkontakt NC Öffner flacher Reedschalter 68x20x5mm

Mini Reedkontakt Magnetkontakt Erfassungsbereich bis max 10mm Miniatur–Ausführung ist für die Aufbaumontage ausgelegt (wird an die Montagefläche angeklebt oder mit Miniaturnägeln befestigt ) Dieser Mini-Magnetkontakt ist in Weiß und Braun erhältlich. hermetisches dichtes Miniaturgehäuse Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Kleiner Aufbau-Magnetkontakt mit vergossenem Reedschalter und Magnet. Der Magnetkontakt kann überall dort angewendet werden, wo Türen, Fenster oder andere bewegliche Elemente überwacht werden müssen, z.B. zum Schutz oder als Zutrittskontrolle  zu bestimmten Räumen, Anlagen oder in Automatiksystemen etc. Technische Daten: 2x Litzenanschlüsse mit 450mm Kabel ( Plan siehe auch weitere Bilder ) NC Kontakt = Öffnerkontakt Weiss + Weiss Schaltabstand bis 10mm ( Betriebslücke ) Kontakt = 1x NC = Öffnerkontakt Funktion = Wenn Magnet daran ist ist Kontakt geschlossen, wenn Magnet weg ist ist Kontakt geöffnet Kontakt : Ruthenium (Kontaktmaterial ) Belastbarkeit: typisch bis 20-30mA ( AC/DC ) Belastbarkeit maximal bis 30V DC Magnet: Ferrite/Alnico Farbe: Braun Temperaturbereich: -20°C - +55°C Zertifizierung EN50130-5 Grade-2 / Class II Abmessungen L: 17mm B: 9mm H: 4mm ( Magnet + Kontakt identisch ) Bohrung mit Durchmesser: 1,2mm Befestigungslochabstand: 9,0mm ( Mitte-Mitte ) Befestigungsart: schrauben, nageln, kleben ( Pad anbei )  Lieferung : 1xMagnet und 1xReedkontakt   Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Einbau Magnetkontakt 2-teiliger Reedkontakt Kontakt und Magnet extra Die Magnetkontakte ermöglichen die Erkennung der Tür- und Fensteröffnung usw. Der hermetische dichte Kontakt mit Flansch ist für die Einbaumontage ausgelegt. Durch die Art der Montage ist er nach der Installation von außen unsichtbar. Kurzdaten: Einbaumontage Tür- und Fensteröffnung  stirnseitige Montage kleines hermetisch dichtes KST-Gehäuse mit rundem Flansch Kopf-Durchmesser 15mm  Einbaudurchmesser: 12,7mm  Technische Daten: Anschlusskabel 450mm 2-adrige Litze Schaltabstand 22mm max 24mm ( Betriebslücke ) Kontaktmaterial Material Ruthenium Reedkontakt Einpolig NC = Öffnerkontakt Funktion:  wenn Magnet und Reedkontakt unter 22mm zusammen ist der Kontakt geschlossen  Funktion: wenn Magnet und Reedkontakt über 22-24mm auseinander sind ist der Kontakt geöffnet, somit unterbrochen ) Belastbarkeit max. 500mA bis 30VDC Abmessungen ( siehe auch Zeichnung weitere Bilder )  Magnetseite: DM-Kopf oben: 15,2mm / Einbau-DM 12,7mm / Korpus darunter DM: 9,0mm / Gesamtlänge: 25,0mm  Reedkontakt: DM-Kopf oben: 15,2mm / Einbau-DM 12,7mm / Korpus darunter DM: 9,0mm / Gesamtlänge: 25,4mm  Befestigung: einkleben Betriebstemperatur -20 °C bis +55 °C Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

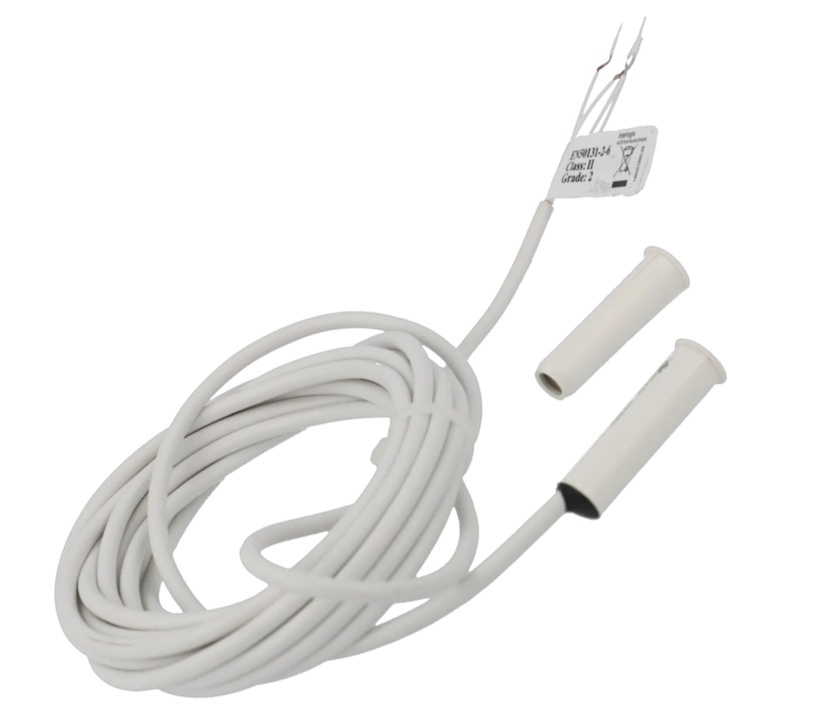

Einbau Magnetkontakt 2-teiliger Reedkontakt Kontakt und Magnet extra Die Magnetkontakte ermöglichen die Erkennung der Tür- und Fensteröffnung usw. Der hermetische dichte Kontakt mit Flansch ist für die Einbaumontage ausgelegt. Durch die Art der Montage ist er nach der Installation von außen unsichtbar. Kurzdaten: Einbaumontage Tür- und Fensteröffnung  stirnseitige Montage kleines hermetisch dichtes KST-Gehäuse mit rundem Flansch Kopf-Durchmesser 11mm  Einbaudurchmesser: 9,5mm  Für versenkte Anwendungen im Innen- und Außenbereich. Auch nützlich zum Schutz von Fenstern, Doppelfenstern, Aluminiumfenstern und auch Türen sowie natürlich auch Vitrinen Kleiderschränke usw. Diese Magnetkontakt ist ein kompakter und zuverlässiger Einbaukontakt, der für den Einsatz in Sicherheitssystemen Türen Fenster entwickelt wurde , bei denen eine unauffällige und sichere Installation erforderlich ist. Dank der Presseinpassung ist die Montage schnell und einfach , ohne den Einsatz von Schrauben oder Kleber . Dadurch eignet sich der Kontakt besonders für einen sauberen Abschluss bei bündiger Montage. Das robuste Gehäuse ist widerstandsfähig gegen Quetschungen und andere mechanische Einwirkungen , was der Langlebigkeit des Produkts zugute kommt . Für zusätzliche Sicherheit ist eine Sabotageschleife im Lieferumfang enthalten, die Schutz vor Manipulation oder ungewollter Demontage des Kontakts bietet . Der Kontakt ist normalerweise geschlossen ( NC) und hat einen maximalen Schaltabstand von ca. 12mm. Durch die weißen Kunststoff fügt es sich harmonisch in die Umgebung ein . Durch das mitgelieferte 2 Meter lange Kabel ist der Kontakt ideal für Situationen , in denen eine kurze , übersichtliche Verkabelung erforderlich ist . Technische Daten : Anwendungstyp: Einpressmontage; keine Schrauben oder Kleber nötig versenkte Installation Einbau- Einsteckmontage Robustes Gehäuse widersteht Quetschungen Kontakttyp: NC ( Normalerweise geschlossen / Normal Close ) zusätzlicher Sabotageschutz ( Schleife ) bereits integriert Kontaktbelastbarkeit : 50V 500mA = 0,5A = max 7,5Watt Anschluss: 4 Drähte Litenkabel ca. 0,25 / Kabellänge 2m / Kabel-DM: 3,3mm Übergangswiderstand Kontakt <2-Ohm / Open = 10-Mohm getestet für mindestens 10.000.000 Zyklen Temperatureinsatzbereich : -40°C ... +65°C Erfüllt Normen : EN50131 Class-2 / RoHs Ja / Incert-Kennzeichnungsvorschriften (Dokument BIC Nr. 004) Ja vorhanden Zertifikat B-503-0090 zur Zertifizierung von Produkten gegen Diebstahl in Gebäuden Magnet Kontakt : Grade-2 Class-II Arbeitsabstand: Maximal 12 mm Abmessungen siehe auch Zeichnung weitere Bilder : Reedkontakt = DM-Kopf 11 mm x 33 mm Magnet = DM-Kopf 11mm x 33 mm Ideal = 9,5mm Bohrung für den Einbau Beide Teile sind konisch zulaufen Abmessungen unten 9mm / oben unter Kopf = 10mm / Kopf ganz oben DM 11,2mm  Gewicht : 75grErklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Mini Reedkontakt Magnetkontakt Erfassungsbereich bis max 10mm Miniatur–Ausführung ist für die Aufbaumontage ausgelegt (wird an die Montagefläche angeklebt oder mit Miniaturnägeln befestigt ) Dieser Mini-Magnetkontakt ist in Weiß und Braun erhältlich. hermetisches dichtes Miniaturgehäuse Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Kleiner Aufbau-Magnetkontakt mit vergossenem Reedschalter und Magnet. Der Magnetkontakt kann überall dort angewendet werden, wo Türen, Fenster oder andere bewegliche Elemente überwacht werden müssen, z.B. zum Schutz oder als Zutrittskontrolle  zu bestimmten Räumen, Anlagen oder in Automatiksystemen etc. Technische Daten: 2x Litzenanschlüsse mit 450mm Kabel ( Plan siehe auch weitere Bilder ) NC Kontakt = Öffnerkontakt Weiss + Weiss Schaltabstand bis 10mm ( Betriebslücke ) Kontakt = 1x NC = Öffnerkontakt Funktion = Wenn Magnet daran ist ist Kontakt geschlossen, wenn Magnet weg ist ist Kontakt geöffnet Kontakt : Ruthenium (Kontaktmaterial ) Belastbarkeit: typisch bis 20-30mA ( AC/DC ) Belastbarkeit maximal bis 30V DC Magnet: Ferrite/Alnico Farbe: Weiss Reinweiss Temperaturbereich: -20°C - +55°C Zertifizierung EN50130-5 Grade-2 / Class II Abmessungen L: 17mm B: 9mm H: 4mm ( Magnet + Kontakt identisch ) Bohrung mit Durchmesser: 1,2mm Befestigungslochabstand: 9,0mm ( Mitte-Mitte ) Befestigungsart: schrauben, nageln, kleben ( Pad anbei )  Lieferung : 1xMagnet und 1xReedkontakt   Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Rolltor Magnetkontakt bzw. Reedkontakt Aufbaugehäuse. Sabotageschleife bereits integriert. Mit Sabotageschleife und VDS Zulassung Kontakt bei anliegendem Magnet geschlossen Rolltor Magnetkontakt bzw. Reedkontakt im Aufbaugehäuse Typische Montageart: Kontakt am Boden Aufputz, Magnet am Kipp-/Rolltor NC Kontakt = Öffnerkontakt wenn Tor auf Magnet ist dann ist der Kontakt geschloosen  wenn Objekt geschlossen ist ist der Kontakt geschlossen  wenn Objekt ( Rolltor ) geöffnet ist = ist Kontakt geöffnet somit unterbrochen = Öffnerkontakt  Einsatz IPx2 / IP65 Indoor-Outdoor geschlossen bei Magnetabstand siehe Tabelle (Bild) VdS-Zulassungsnummer: G191589 Technische Daten: Kabellänge: 1,8 m 4-adriges Litzenkabel Kontaktbelastbarkeit bis 60V Gleichstrom bis 1A 10W (30VA) Material: Aluminium Druckguss ( sehr stabil ) Magnet: ALNICO 500 Typische Montageart: Kontakt am Boden Aufputz, Magnet am Kipp-/Rolltor Schutzgrad: IPx2 / IP65 VDS Klasse: A / B VdS-Zulassungsnummer: G191589 Class B Weitere Normen: EN50131-2-6 / GR2 / CLIII / Umweltklasse nach VDS =  III Temperatureinsatzbereich: -25°C .... +50°C Gewicht: 0,24kg Abmessungen: Kontakt L: 180mm B:45mm H: 15mm Magnet H: 30mm B: 80mm (104mm mit Bef.Nasen) T: 47 mm  Erklärung übliche Funktionsweiße dieser Art von NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster, Türe oder eine Rolltor geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Reedkontakt mit Wechslerkontakt bzw. Umschaltkontakt somit als Arbeitskontakt (NO) oder als Ruhekontakt (NC) verwendbar. Technische Daten: 3x Schraubanschlüsse (COM - NC - NO) Kontakte: 1x UM (Wechslerkontakt) = 1x NC und 1x NO 1x NO = Schliesserkontakt integriert 1x NC = Öffnerkontakt integriert Belastbarkeit: typisch 30V 300mA Belastbarkeit maximal 100VDC 500mA Temperaturbereich: -20°C - +65°C Abmessungen ca. 14 x 65mm (siehe Zeichnung) Befestigungsart: schrauben oder kleben Schraubbefestigung oder mit doppelseitigem Klebeband Schaltabstand: 3-15mm ( Operating distance Öffnung: 15 mm max.)  Farbe: Weiss Gewicht: 33g Lieferung : 1x Magnet und 1x Reedkontakt Zusatzinfo:  Alternativ gibt es diesen Reedkontakt auch in einer Kabelversion = Art-Nr 47-824-00095 mit NC-NO Kontakt also Wechslerkontakt ( siehe unter Rubrik ähnlichen .. oder Nr unter Suche eingeben ) Neu nun auch in Schwarz erhältlich = Art-Nr  47-824-00005

Reedkontakt mit Wechslerkontakt bzw. Umschaltkontakt somit als Arbeitskontakt (NO) oder als Ruhekontakt (NC) verwendbar. Technische Daten: 3x Schraubanschlüsse (COM - NC - NO) Kontakte: 1x UM (Wechslerkontakt) = 1x NC und 1x NO 1x NO = Schliesserkontakt integriert 1x NC = Öffnerkontakt integriert Belastbarkeit: typisch 30V 300mA Belastbarkeit maximal 100VDC 500mA Temperaturbereich: -20°C - +65°C Abmessungen ca. 13,8 x 55mm ( siehe Zeichnung weitere Bilder ) Befestigungsart: schrauben oder kleben ( Klebeband bereits integriert auf der Unterseite )  Schraubbefestigung oder mit doppelseitigem Klebeband Schaltabstand: 3-15mm ( Operating distance Öffnung: 15 mm max.)  Farbe: Schwarz Gewicht: 33g Lieferung : 1x Magnet und 1x Reedkontakt Zusatzinfo:  Alternativ gibt es diesen Reedkontakt auch in einer Kabelversion = Art-Nr 47-824-00095 mit NC-NO Kontakt also Wechslerkontakt ( siehe unter Rubrik ähnlichen .. oder Nr unter Suche eingeben ) Neu nun auch in Weiss erhältlich = Art-Nr  47-824-00008

Reedkontakt Magnetkontakt Erfassungsbereich bis max 12mm Der Ein-/Aufbau Öffnungsmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Unbefugtes Öffnen wird detektiert Relais oder Alarmzentrale, Steuerungseinheit usw.  Universell verwendbar, besteht aus einem Magnetkontakt und einem ALNICO Magnet. Diese werden entweder parallel, stirnseitig oder orthogonal zueinander in einem Abstand angebracht Der Stromkreis dieses NC-Öffnungsmelders ist im Ruhezustand geschlossen 4-adrig verkabelt  Vergrößert sich der Abstand zwischen Reed und Magnet, wird der Stromkreis unterbrochen und ein Alarm gemeldet Der Melder ist vor Sabotage geschützt Optimaler Montageort ist die Mitte Ihres Tür- bzw. Fensterrahmens. Auch eine Montage am unteren Fensterrahmen ist möglich, wenn ein bestimmtes Fenster bei gesichertem Magnetkontakt gekippt werden soll Der Melder ist sowohl für die Aufputz- als auch für die Unterputzmontage geeignet Der Öffnungsmelder ist VdS-B zertifiziert Dieses Magnetkontakt ist ein kombinierter Einbau-/Aufbau-Reedkontakte (mit NC-Kontakt) Diesen Öffnungsmelder zeichnet aus: kleinere Schaltabstände max Abstand Längs bis 5..12mm, und quer 2-6mm. extrem hohe Verschleißfestigkeit und einfache Montage. Durch die flexible Befestigungsart sind diese Magnetkontakte für jeden Anwendungsbereich geeignet. Die Magnetkontakte sind als Einbau- oder als Aufbauvariante verwendbar. Snap In-Aufbaugehäuse Magnetkontakt bzw. Reedkontakt für Einlaß- oder Aufbau mit Snap In-Aufbaugehäuse. Sabotageschleife bereits integriert. Kontakt bei anliegendem Magnet geschlossen. Siehe auch weitere Bilder Schaltplan  Funktion: Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ) Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet ) Technische Daten:  Material ABS Kunststoff 5m Anschlussleitung bereits fest integriert Schutzart IP67  VDS-Zulassung G199528 - VDS-Klasse B Material ABS Kunststoff  4m Anschlussleitung LIYY 4x0,14qmm ( Rundkabel Weiss DM: 3,0mm ) Abmessungen: Reedrundkontakt: Durchmesser : 8,0mm Länge: 30mm Magnet : ALNICO Durchmesser: 8,0mm Länge: 30mm  Aufbaugehäuse: L:43mm B:11,5mm H:12mm / Festes Kabel bereits im Schalter integriert mit Sabotageschleife Belastbarkeit des Kontaktes: 10VA ( typisch Einsatz bis 60V max 500mA) Schaltleistung: 5Watt typisch max 10VA Farbe: Weiss Reinweiss  Lieferung: Reedkontakt inkl. 2 Aufbaugehäuse somit auch für Magnet für 4 Unterlegplatten je nach Fenster-, oder Türrahmen   Erklärung übliche Funktionsweiße dieser NC-Kontakte :    Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte
